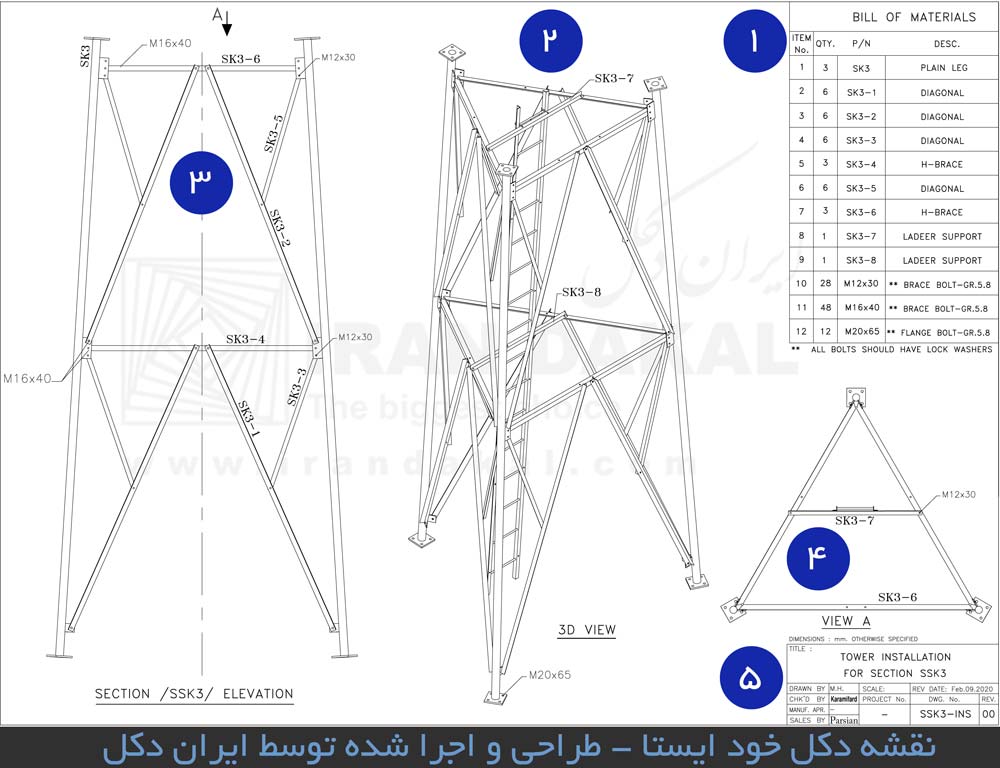

: Bill of Matrial(BOM) - 1
دراین بخش تمامی اجزای نقشه مشخص می شود . این مشخصات شامل اطلاعات زیر است :
- اسم قطعه
- محل قرارگیری
- جنس قطعه
- تعداد قطعه
2 - نمای سه بعدی :
این نما به نصابان دکل کمک می کند تا تصور صحیحی از دکل نصب شده ی دکل داشته باشند. در این نما وضعیت قرارگیری نبشی ها و سایر المان های دکل نسبت به یکدیگر نمایش داده شده است.
به طور مثال :
- پشت یا رو افتادن نبشی
- داخل یا بیرون قرارگرفتن نبشی ها را مشخص می کند
3 - نمای نصب :
در نمای نصب ، اسم قطعات ، تعداد آن ها و محل قرارگیری شان به تفصیل توضیح داده شده است ، در این نما اطلاعات مهمی از قبیل :
- طول قطعات
- فارسی بر شدن قطعات
- نوع اتصال ( پیچ و مهره و یا جوشی بودن ) که اگر المان ها با اتصال جوشی در نظر گرفته شده باشند باید طبق استاندارد AWS American Welding Standard اجرا شوند
- بُعد جوش (ضخامت )
- روش اجرای جوش (گوشه - فلت - گُرده ماهی - سربالا - سرپایین - و...)
- نوع الکترود (6013 یا 7018)
- نوع جوشکاری GMAW یا AMS (پیش گرمایش دار بودن یا نبودن )
گنجانده شده است .
4 - سکشن گرفتن :
برای نشان دادن جزئیات بیشتر در نقشه ها معمولاً طراح یک نمای اضافه از دکل را نشان می دهد ، که در این مثال نمای بالا(Top) سکشن گرفته شده است .
5 - کادر توضیحات نقشه :
در این کادر اطلاعات اصلی نقشه ارائه می شود :
- اسم پروژه
- نام طراح
- نامه نقشه کش
- نام کنترل کننده
- نام مشتری
- شماره نقشه
- شماره مرجع نقشه
- ویرایش چندم
- تاریخ ایجاد
- تاریخ کنترل
- تاریخ تأیید
- وزن قطعات
