سیستم ارتینگ روش سطحی
وظیفه اصلی سیستم ارتینگ حفاظت در برابر اضافه ولتاژهای تولیدی در بدنه دستگاه‌ها است که احتمال آسیب دیدگی به این دستگاه‌ها و افراد استفاده کننده از آنها را بالا می‌برد.وظیفه اصلی سیستم ارتینگ این است که هر جریان الکتریکی که وارد این سیستم شد را به طور کامل به زمین منتقل کند. سیستم ارتینگ متشکل از چاه ارت و سیم متصل به چاه میباشد.
اگر ما بدنه تمام دستگاههای برقی اعم از صنعتی و مخابراتی و خانگی و…و یا به طور کلی هرنوع مصرف کننده برق را توسط یک رشته سیم به سیم اتصال به زمین متصل کنیم، یک سیستم ارتینگ ایجاد کرده ایم.
هدف از ایجاد این سیستم این است که اگر هریک از سیم های فاز و یا سیم نول به هر طریقی به بدنه دستگاه اتصال یابد و مدار الکتریکی مورد نظر دچار نشتی جریان شود؛ این نشتی جریان توسط سیم ارت به زمین منتقل شده و از برق گرفتگی و یا در مواردی اتصالی دستگاه جلوگیری می شود. در مواردی به اشتباه بدنه مصرف کننده های خانگی را به لوله های آهنی آب و یا گاز و یا حتی به اسکلت ساختمان اتصال می دهند که این کار بسیارخطرناکی است که منجر به برق گرفتگی های کشنده میشود.
دکل به سازه‌های مرتفع ساخته شده به دست انسان گفته میشود،
که همیشه عرض کمی نسبت به ارتفاع خود دارند و معمولا برای استفاده از ارتفاع بلندشان ساخته می شوند و ایستایی لازم را به تنهایی دارا می‌باشند.
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند.
ارتباط بی سیم برای اغلب بخش ها مانند شبکه های تلفن همراه ، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است.
سیستم ارتینگ روش سطحی
- هدف سیستم ارت، جذب صاعقه باشد. یعنی به سیستم صاعقه گیر متصل باشد
- فضای لازم و امكان حفاری در اطراف سايت وجود داشته باشد .
- ارتفاع از سطح دريا پائين باشد مانند شهرهای شمالی و جنوبی كشور .
- پستی و بلندی محوطه سايت كم باشد .ـ فاصله بين دكل و سايت زياد باشد .
- ROD
- RING
- پنجه ای (شعاعی)
- مختلط
- حلزونی
- الكتروشيميايی
- شبكه ای

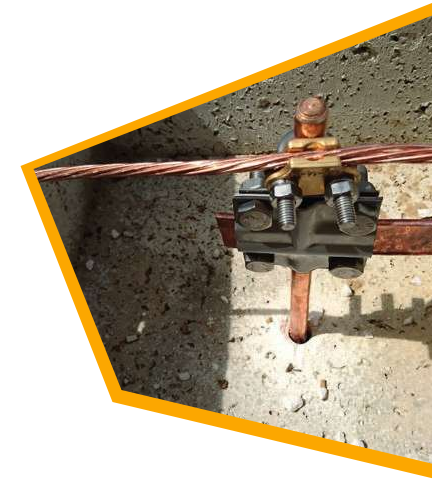

اجرای ارت به روش ROD كوبی
اجرای ارت به روش ROD كوبی

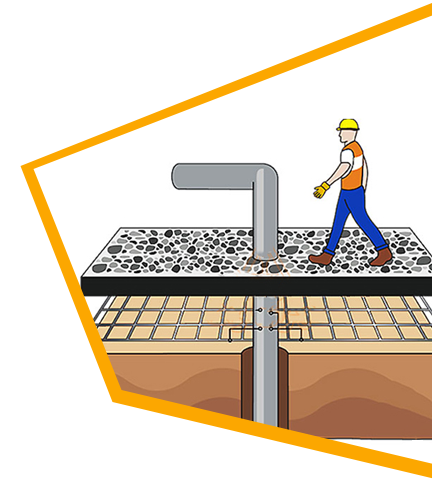

در اتصال جریان به چاه ارت در اطراف چاه حلقه های میدان به وجود می آید که هرچه از چاه دور می شویم این حلقه ها ضعیف تر می شوند و تقریبا در 20 الی 30 متری عملا میزان ولتاژ به صفر می رسد. حال فرض کنیم که یک دکل خود ایستا 60 متری چهار پایه تمام نبشی داریم و صاعقه به آن برخورد کرده است، و سیستم ارت آن از روش عمقی - چاه ارت است - اگر فردی روی زمین و در اطراف این چاه ارت در لحظه برخورد صاعقه در حال قدم زدن باشد، در پای جلوتر او ( نزدیک تر به چاه ) ولتاژ بزرگتر و در پای عقبی او ولتاژ کمتر خواهیم داشت. طبق قوانین الکتریسیته، اختلاف پتانسیل یا همان اختلاف ولتاژ باعث ایجاد جریان می شود. از آنجایی که بین پاهای این فرد اختلاف پتانسیل وجود دارد، جریانی از پای جلوتر به سمت پای عقب تر جاری می شود. برای صاعقه گیر در آیین نامه های معتبر از جمله NFC-17-102 فرانسه و BS-IEC-60-605 اروپا و انگلیس روش سطحی- پنجه غاز ( همان پنجه کلاغی ایران ) Goose feet توصیه شده است. در این روش چون سیم مسی در اطراف با طول نسبتا زیاد گسترده شده است. گرادیان ولتاژی وجود ندارد و در مثال فردی که در کنار دکل در حال قدم زدن بود ، هر دو پای او دارای پتانسیل یکسان و اختلاف پتانسیل صفر است . لذا دیگر جریانی عبور نخواهد کرد و برق گرفتگی رخ نخواهد داد.
چنانچه دكل روی ساختمان قرارداشته حفاری با در نظر گرفتن اتاق دستگاه و دكل در مسيری كه زمين رطوبت بيشتری دارد انجام گيرد.

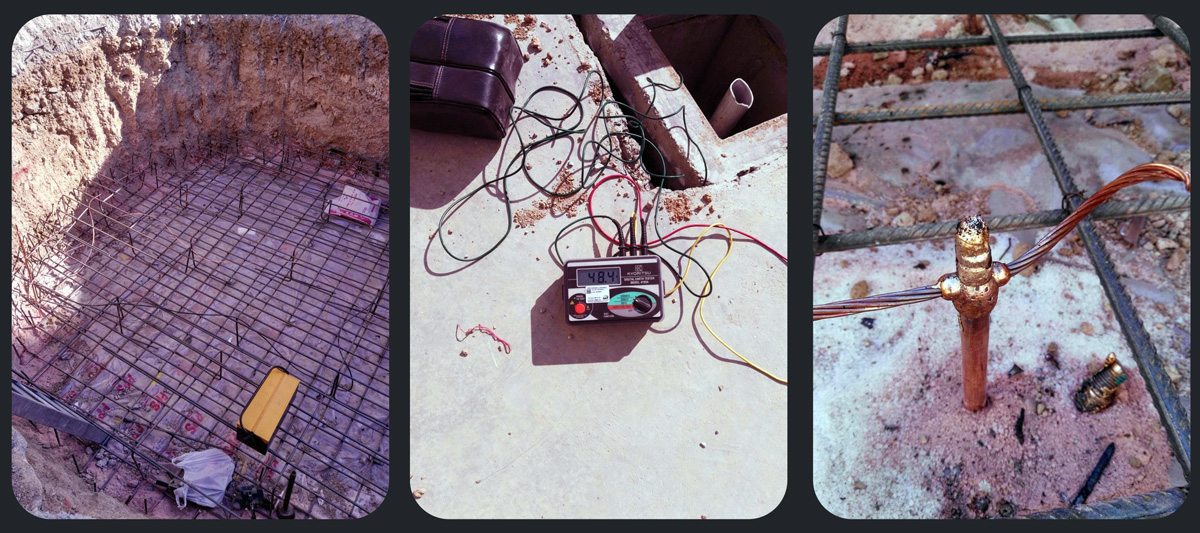

پس از آماده شدن كانال 2 ميله به فاصله 3متر از يكديگر در زمين می كوبيم به گونه ای كه حدود 15 سانتيمتر از ميله ها بيرون بمانند سپس 2ميله را با كابل مسی يا كابل برق به هم وصل نموده و با دستگاه ارت سنج مقاومت زمين ايجاد شده را ااندازه می گيريم ، چنانچه مقاومت نشان داده شده با دستگاه بالای 4 اهم بود ميله ديگری به فاصله 3 متر از ميله دوم می كوبيم و با اتصال 3 ميله به هم مقاومت زمين ايجاد شده را اندازه گيری می نمائيم . اينكار را تا زمانی كه مقاومت اندازه گيری شده به زير 4 اهم برسد ادامه می دهيم بعد از آنكه به تعداد كافی ميله كوبيده شد سيمی را كه به شينه مسی نصب شده در اتاق دستگاه متصل است به تك تك ميله ها جوش داده و به سمت دكل می بريم.
برای پر نمودن كانال ابتدا با بنتونيت روی سيم مسی را پوشانده (در زمينهايی كه رطوبت كافی ندارند) و سپس با خاك سرند شده كشاورزی يا خاك نرم كانال را پر می نمائيم.
مقاومت زمين اجرا شده را اندازه گيری نموده و ثبت می نمائيم ( بعد از پر كردن كانال مقاومت زمين اندازه گيری شده كاهش خواهد داشت و بايد كمتر از 3 اهم باشد.)
نكته : در مناطق سردسير عمق كانال حفاری شده و بطور كلی مسير عبور كابل مسی خيلی مهم می باشد و نبايد در معرض يخبندان قرار گيرد . تاثير كاهش درجه حرارت بر افزايش مقاومت سيستم زمين به شرح زير مي باشد .
انواع سیستم های ارتینگ
در این روش سیستم ارت در سطح زمین ( برای مناطقی که امکان حفاری وجود ندارد) و یا در عمق حدود 80 سانتیمتر اجرا می گردد .عمق 80 سانتی مطابق با آیین نامه مقررات ملی - مبحث 13 نظام مهندسی - برای جلوگیری از یخ زدگی است.

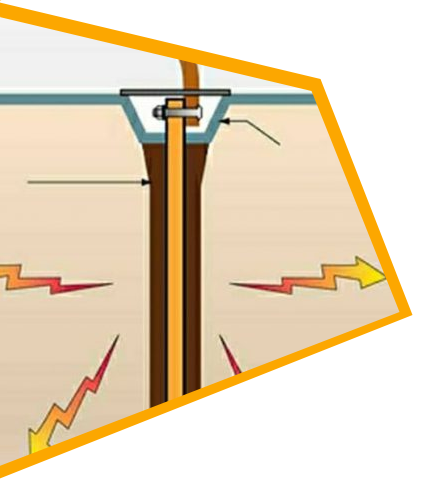

برای اجرای این سیستم به حفر چاه ارت نیاز است. بدین ترتیب در ابتدا محل چاه را مشخص نموده و متناسب با نوع خاک عمق آن را تعیین می‌کنند. پس از آن زمان اتصال سیم به صفحه مسی می‌رسد.
ارتفاعات كشور را با توجه به نوع زمين و خاك می توان به سه دسته تقسيم كرد. ارتفاعات خاكی كه امكان حفاری و كوبيدن ميله مغز فولادی در آنها وجود دارد. ارتفاعات سنگلاخی كه امكان حفاری عميق در آنها وجود ندارد ولی می توان شيار ايجاد كرد.
فونداسیون دکل
مبنای طراحی فونداسیون‌های دکل‌های مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیون‌ها حداقل عمق طی فرمول‌هائی تعریف شده با توجه به اینکه دکل‌ها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفه‌ترین نوع فونداسیون‌ها فونداسیون‌های عمقی میباشد. که در دکل‌های خودایستا بدلیل بروز کشش در یکی از پایه‌ها به صورت پاشنه‌ای و در دکل‌های مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح میشود.در زمین‌های سنگی به دلیل مشکلات حفاری فونداسیون‌ها به صورت سطحی و گسترده طرح میشود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
هدف از اجرای سیستم ارتینگ چیست؟
درگذشته که سیستم ارتینگ برای اماکن مختلف طراحی نمی‌شد، برق گرفتگی و صدمات به لوازم الکتریکی امری رایج بود. ولی امروزه این سیستم در مخابرات به منظور جلوگیری از نویز در شبکه و در مجموعه‌های انتقال و توزیع برق و تجهیزات برق‌گیر پرکاربرد است. اتصال سیم فاز یا نول به دستگاه‌ها اجتناب ناپذیر میباشد و مدارات نیز در برابر نشتی جریان بسیار حساس و آسیب پذیر هستند.
بدین ترتیب استفاده از ارتینگ با هدف کاهش خسارات و پیشگیری از برق گرفتگی و اتصالی دستگاه‌ها ضروری است. سیم ارت با انتقال جریان الکتریکی به زمین مدارات را از هر گونه خطرات تخریبی محافظت می‌نماید. بدین ترتیب آسیب‌ها از تجهیزات الکتریکی نیز به دور میشود.
با این توضیحات در پاسخ به هدف از اجرای سیستم ارتینگ چیست؟ می‌توان گفت، مهار جریان‌های تولید شده از القای الکترومغناطیسی، کاهش ولتاژ در زمان اختلاف پتانسیل و حفاظت از جان انسان‌ها مهم‌ترین هدف این سیستم است. همچنین کارکرد صحیح سیستم‌های (الکتریکی، الکترومکانیکی، دیجیتالی)، عدم آسیب‌دیدگی تجهیزات حفاظتی و تخلیه الکتریسیته ساکن از دیگر رسالت‌های این سیستم ساده اما قدرتمند است.
برخی از نکات لازم الاجرا در سیستم ارتینگ (صاعقه گیر)
- انتخاب میله برق گیر از جنس تمام مس با آلیاژ استاندارد با امکان پوشش دهی تمامی تجهیزات
- انجام جوشکاری تمامی اتصالات با حفظ جهت جوشکاری و با مفتول برنج یا نقره
- انتخاب سیم ارت روکش دار برای نقاط روی زمین و بدون روکش برای سطوح داخل زمین
- گزینش شینه گراند متناسب با تعداد انشعابات
- عدم اختلاف ولتاژ بین نول و گراند در ایستگاه‌ها
- در نظر گرفتن استاندارد قابل قبول برای اتصال به زمین در سایت‌های کوچک زیر 10 اهم و برای سایت‌های بزرگ زیر 3 اهم
وظایف دکل صاعقه گیر (سیستم ارتینگ)
- حفاظت و ایمنی جان انسان
- فراهم آوردن محیط امن برای کار
- حفاظت و ایمنی تجهیزات الکتریکی
- جلوگیری از ولتاژ تماسی
- حذف ولتاژ اضافی
- جلوگیری از ولتاژهای ناخواسته و صاعقه
- اطمینان از قابلیت کار الکتریکی
مشخصات دکل صاعقه گیر (سیستم ارتینگ) خوب
- امکان انتخاب شعاع حفاظتی گسترده
- دستیابی به کیفیت و تکنولوژی برتر روز
- بهره گیری از سیستم عملکرد کاملا مستقل و خودکفا (بدون احتیاج به نور،باد،باطری و غیره…….)
- عمر طولانی
- یکپارچگی محور اصلی صاعقه گیر از نوک آن تا نقطه اتصال به هادی میانی
- هم در شرایط واقعی و هم در شرایط آزمایشگاهی صحت و عملکرد آن به تایید رسیده باشد.
انواع سیستم ارتینگ
انواع سیستم ارتینگ (Earthing System) شامل سیستم زمین تک فاز و سیستم زمین سه فاز میباشد. برای فهم بهتر مطلب از عبارات مختصر آنها بهره می‌برند. برای مثال هادی فاز را با L و هادی خنثی را با N و هادی زمین را با PE و هادی مشترک خنثی و زمین را با PEN نشان می‌دهند.
بدین ترتیب می‌توان انواع مختلف این سیستم را بهتر معرفی نمود. با این توضیحات انواع سیستم زمین تک فاز شامل سیستم دو سیمِ (L1+L2, L1+N, L1+PEN) و سیستم سه سیمِ (L1+N+P) میشود. ولی سیستم زمین سه فاز دارای دسته‌های سه سیمِ (L1+L2+L3) و سیستم چهار سیمِ (L1+L2+L3+(N,PE,PEN)) و پنج سیمِ (L1+L2+L3+N+PE) است.
در کنار این دسته‌بندی‌ها یک سیستم زمین که شامل سیستم ارت TN با انواع (TN-C,TNS,TN-C-S) همچنین سیستم ارت TT و سیستم ارت IT بوده که تمامی انواع مختلف سیستم ارتینگ را پوشش می‌دهند.
بررسی شرایط خاک
اهمیت خاک بعنوان هدایت کننده الکتریسیته بسیار مهم میباشد. توسط متخصصین حرفه ایی مطالعه شده است که سیستم ارتینگ عمیق از لحاظ الکتریکی، اقتصادی، فنی و...بسیار سودمند میباشد. هادی بودن خاک باعث هدایت یونی میشود. ذرات شن و ماسه به خودی خود هادی خوبی نمیباشند بلکه املاح آب که در بین آنها موجود میباشد باعث هدایت الکتریکی میگردند. آب در لایه های پایینتر خاک دارای نمک بیشتری میباشد. همچنین میزان رطوبت در خاک بر میزان هدایت گری خاک تاثیر میگذارد، هرچه میزان رطوبت بالاتر باشد قابلیت هدایت نیز بالاتر میرود. بطور نرمال میزان رطوبت بین 5 تا 40 درصد میباشد، اگر میزان رطوبت کمتر از 14 درصد گردد قابلیت هدایت گری خاک بطور قابل ملاحظه ایی پایین می آید. همچنین یخبندان باعث پایین آمدن هدایت پذیری خاک میگردد. لذا در نظر گرفتن موارد فوق برای اجرای ارتینگ مناسب، بسیار مهم میباشد.
شرایط آب و هوایی مثل یخ بندان، برف، گرما، بارش باران و باد بطرز قابل توجهی لایه های سطح فوقانی خاک را تحت تاثیر قرار داده (بین 0 تا 1/5 متر).، بنابراین موثرترین سیستم ارتینگ زمانی بدست می آید که الکترود زمین در اعماق زمین قرار گیرد بطوری که تحت تاثیر عوامل جوی مانند رطوبت و دما قرار نگیرد.
دکل مخابراتی چیست؟
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند. ارتباط بی‌سیم برای اغلب بخش‌ها مانند شبکه‌های تلفن همراه، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است. یک برج مخابرات کامل می تواند به عنوان یک مجموعه کامل از ساختار های مکانیکی و واحد پردازش سیگنال الکترونیکی تعریف شود که برای اتصال ازطریق این برج ها مورد استفاده قرار می گیرد. این دکل ها بسته به حوزه ای که در آن واقع شده اند و برای طرح های مختلف ، می توانند در ارتفاع متفاوت باشند . این برج ها می توانند از محدوده بین ۱۵ تا۶۰ متر و همچنین بالاتر تغییر کنند. انواع مختلفی از دکل های مخابراتی وجود دارد و می توان آن ها را بر اساس عملکرد ساختاریشان مانند دکل های بادسنجی ، دکل مهاری ، دکل منوپل طبقه بندی کرد. از دکل های مخابراتی برای امکان برقراری ارتباط میان مردم استفاده می شود. برقراری ارتباط از طریق شبکه نیاز به آنتن بسیار بلند برای انتقال موثر و دریافت ارتباطات رادیویی دارد.
امروزه بازار مخابراتی تقاضای افزایش دکل های ارتباطی مخابرات را در مناطق روستایی و مناطق خارج از شبکه کرده است. افزایش سرعت شهرنشینی منجر به صعود ناگهانی در توسعه و نیز اتخاذ افزایش فن آوری در نفوذ گوشی های هوشمند شده است. چرا که این افزایش در کاربرد سالانه داده های بی سیم از طریق شبکه های بی سیم در سراسر جهان وجود دارد.
