دکل منوپل پرچم
دکل منوپل (Monopole Tower) یا دکل تک پایه نوع دیگری از دکل مخابراتی است که برای فضا های محدود کاربرد دارد.در نمونهی چندوجهی، هریک از وجه ها به دیگری جوش داده می شود. منوپل معمولا روی سقف ساختمان ها و برج هایی با ارتفاع زیاد قرار می گیرد. توجه داشته باشید که این نوع دکل مخابراتی تنها وزن های سبک را تحمل می کند.
از مزایای دکل منوپل می توان به نصب راحت ، هزینه ی کم پیاده سازی و اشغال کردن فضای بسیار کمتر نسبت به انواع دیگر دکل مخابراتی ، اشاره کرد. همچنین می توان گفت که دکل منوپل در منظره و چشم انداز محیط جغرافیایی محل نصب ، تأثیر کمتری می گذارد. بنابراین به عنوان دکل استتاری نیز ، گزینه ی مناسبی محسوب می شود.
دکل به سازههای مرتفع ساخته شده به دست انسان گفته میشود،
که همیشه عرض کمی نسبت به ارتفاع خود دارند و معمولا برای استفاده از ارتفاع بلندشان ساخته می شوند و ایستایی لازم را به تنهایی دارا میباشند.
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند.
ارتباط بی سیم برای اغلب بخش ها مانند شبکه های تلفن همراه ، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است.
![دکل پرچم](/cmsfiles/mainportal/images/v74/Monopole-Tower.png)
![دکل منوپل پرچم](/cmsfiles/mainportal/images/v74/flag-Monopole-Tower.png)

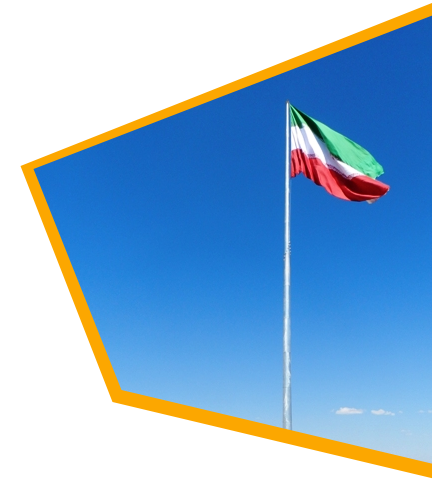

دکل منوپل پرچم
پرچم هر کشور در واقع نماد تمامیت ارضی و اقتدار آن کشور می باشد، بنابراین شایسته است این نماد در خور نام و اعتبار آن کشور تهیه شده و به معرض دید گذاشته شود. بهتر است پرچم های ویژه در مناطق مرزی و مورد مناقشه قرار داده شود، تا بدینوسیله چشم طمع بیگانگان از کشور دور شود به خصوص زمانی که پرچم با ابعاد بزرگ و بر روی ارتفاع بزرگی نمایش داده شود. اما الان شاید با خودتان گفته باشید چه چیز یک پرچم ارتباط به خبری تحیلی آموزشی آنهم مرتبط با رشته عمران دارد؟! برای آنکه بشود پرچم های با ابعاد بیشتری علم کرد نیاز به طراحی دقیق میله پرچم های با ارتفاع زیاد است.
دکل پرچم به عنوان عنصری سازه ای میبایست ظبق استاندارد ANSI در برابر بار مرده خود و بار باد به طور دقیق طراحی گردد و کنترل های لازم روی آن انجام شود تا برابر بار های وارده مورد واژگونی قرار نگیرد. اگر جزو مهندسان محاسبی باشید که به این اعتقاد دارند که همه نوع سازه ای میبایست حداقل یکبار از زیر دست طراحی و محاسبات آنها گذر کرده باشد .
در حال حاضر استفاده از مقاطع چند وجهی به ویژه جهت میل پرچم های بلند بسیار باب شده است. حتماً تا به حال دکل ها و پایه های روشنایی ساخته شده از این مقاطع را مشاهده کرده اید.
هشدار : به دلیل رعایت استانداردهای مخابرات ، استفاده از مواد اولیه خالص و مرغوب و تولید دکل های مخابراتی با بهترین کیفیت ، شرکت ایران دکل که تولید کننده دکل های مخابراتی در ایران می باشد مورد تائید بسیاری از ارگان ها ، سازمان ها و شرکت های دولتی و خصوصی قرار گرفته است . به همین سبب متأسفانه بعضی از افراد و شرکت ها ( خصوصی ) جهت فروش کالاهای نامرغوب و غیراستاندارد خود به سوء استفاده از نام و عنوان تجاری ایران دکل اقدام نموده اند . لذا خواهشمند است در هنگام استعلام قیمت و خرید ، نهایت دقت را به عمل آورید .
بدیهی است که کلیه دکل های تولیدی این شرکت مطابق با استانداردهای جهانی بوده و با بهره گیری از تجهیزات و دستگا های صنعتی پیشرفته با بهترین کیفیت تولید و به همراه گارانتی ساخت عرضه می شوند .
انواع دکل های منوپل
دکل منوپل مخابراتی در ارتفاع 18 الی 36 متر با استاندارد MCI به صورت تک پایه ای ساخته می شود . بدنه این نوع دکل با سطح مقطع 12 وجهی و سکشن های 6 متری ( فلنچی ) با استفاده از ورق خم یا لوله اسپیرال ( مقطع دایره ) طراحی و تولید می شود . ظرفیت باربری این نوع دکل ها محدود می باشد .
دکل پرچم به عنوان عنصری سازه ای میبایست طبق استاندارد ANSI در برابر بار مرده خود و بار باد به طور دقیق طراحی گردد و کنترل های لازم روی آن انجام شود تا برابر بار های وارده مورد واژگونی قرار نگیرد.
دکلهای تکپایه یا مونوپل به دکلهایی گفته میشود که به صورت تکپایه باشد. این دکلها با مقاطع چند وجهی ساخته میشود. این نوع دکلها بر روی یک پایه استوار بوده و لنگر زیادی در پای دکل وجود دارد.
جهت روشنایی معابر ، خیابان ها ، پارک ها ، استادیوم های ورزشی و ... به کار می روند .طراحی پایه های روشنایی در هر منطقه بسته به نوع ، مساحت و کاربری محیط و گاهی سلیقه شخصی ، نوع پایه مشخص می گردد و راهکارهای خاص خود رادارد جهت جلوگیری از فرسودگی و زنگ زدگی ، دکل ها دارای پوشش گالوانیزه گرم 90 میکرون هستند
زیر مجموعه ای از دکل های تک پایه هستند که برای ارتفاع های کم استفاده می شود . سبک هستند و در نتیجه برای نصب بر روی پشت بام بسیار مناسبند . به این نوع دکل ها میکرو هم گفته می شود . بدنه این نوع دکل ها لوله می باشد و سکشن ها به صورت فلنچ به فلنچ به هم متصل می شوند .
![دکل خود ایستا](/cmsfiles/mainportal/images/v74/tower-fundation.png)
فونداسیون دکل
مبنای طراحی فونداسیونهای دکلهای مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیونها حداقل عمق طی فرمولهائی تعریف شده با توجه به اینکه دکلها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفهترین نوع فونداسیونها فونداسیونهای عمقی میباشد. که در دکلهای خودایستا بدلیل بروز کشش در یکی از پایهها به صورت پاشنهای و در دکلهای مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح میشود.در زمینهای سنگی به دلیل مشکلات حفاری فونداسیونها به صورت سطحی و گسترده طرح میشود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
آئیننامهها و استاندارد ها
استاندارد ۲۸۰۰ ایران
آییننامه ایمنی ساختمانها در برابر زلزله یا استاندارد ۲۸۰۰ مجموعه قوانین سازه ای برای طراحی لرزه ای سازه در برابر زلزله است. این مقررات در دهه چهل، که بعدها در فصلی از استاندارد ۵۱۹ ایران قرار گرفت، گامی در مسیر مقاومسازی سازهها در برابر زلزلههای مخرب در ایران بود. تصویب و اجرای اجباری آییننامه طراحی ساختمانها در برابر زلزله (استاندارد ۲۸۰۰) در سالهای ۱۳۶۶و ۱۳۶۷ نیز عزم ملی و برنامه دولت ایران را با وجهه علمی، رسمیت قانونی بخشید. تدوین این آییننامه موجب رونق ضوابط مهندسی در روند ساخت و ساز کشور شد و در عین حال، تلاش برای اجرای فراگیر آن و جلوگیری از تخلفات، در کاهش خسارات ناشی از زلزله، بسیار مؤثر بود.
درحال حاضر ویرایش چهارم آیین نامه 2800 (استاندارد 2800)، که آخرین ویرایش این آیین نامه میباشد، منتشر شده و فرمت PDF آن با قابلیت جستجو و به صورت تایپ شده، از طریق لینک زیر قابل دانلود است.
دانلود فایل pdf استاندارد ۲۸۰۰ ایران![دکل خود ایستا](/cmsfiles/mainportal/images/v74/earthquake.png)
![دکل خود ایستا](/cmsfiles/mainportal/images/v74/asic.png)
آئین نامه فولاد AISC
آیین نامه AISC اصلی ترین و مهم ترین آیین نامه ای که حاوی ضوابط طراحی سازه های فولادی در کشور ایالات متحده آمریکاست. آیین نامهAISCه – (( American Institute of Steel Construction)) تا سال 1986 عمدتا مبتنی بر روش تنش مجاز بود. از آن سال به بعد آیین نامه AISC ضوابط طراحی را براساس روش مقاومت نهایی را نیز ارائه داد. تفاوت این دو روش نتیجه تفاوت بین دو معیار تسلیم و معیار پلاستیک است.
آیین نامه طراحی سازه های فولادی ایران به نام مقررات ملی ساختمان ایران مبحث 10 می باشد. که عمدتا استخراج شده از آیین نامه AISC آمریکا می باشد.
دانلود آخرین ویرایش آییننامه فولاد امریکا ANSI/AISC 360-16استاندارد TIA 222 در طراحی دکل مخابراتی
طبق آخرین استاندارد طراحی دکل های مخابراتی (EIA – RS – 222 – F) دکل مهاری الزاما باید مطابق با مقاومت در مقابل سرعت باد و سطح بادخور دکل ، وزن تجهیزات نصب شده روی دکل و محل اجرای پرژه طراحی ، تولید و اجرا ، ساخته و نصب گردد .ضمنا عوامل ذکر شده ، عمق یخ بندان ، زلزله خیز بودن ( بارهای ناشی از زلزله ) منطقه ی اجرای دکل ، بایستی در محاسبات استقامت دکل منظور گردد .
ملاحظات ایمنی اضافی برای نصب و تعمیر و نگهداری دکل مخابراتی ( دکل منوپل ، دکل مهاری ، دکل منوپل ) برای پرسنل واجد شرایط و با تجربه در نظر گرفته شده است . در استاندارد جدید برای بالا رفتن و کارکردن، نیاز به حداقل امکانات و ظرفیت برای پشتیبانی از بارها و تجهیزات ایمنی لازم است . استاندارد TIA 222 شامل نظریه های طراحی جدید برای تعیین ظرفیت اعضای فولادی دکل است.
اطلاعات بیشتر![دکل خود ایستا](/cmsfiles/mainportal/images/v74/tia.png)
![دکل خود ایستا](/cmsfiles/mainportal/images/v74/tc-tower.png)
دکل مخابراتی چیست؟
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند. ارتباط بیسیم برای اغلب بخشها مانند شبکههای تلفن همراه، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است. یک برج مخابرات کامل می تواند به عنوان یک مجموعه کامل از ساختار های مکانیکی و واحد پردازش سیگنال الکترونیکی تعریف شود که برای اتصال ازطریق این برج ها مورد استفاده قرار می گیرد. این دکل ها بسته به حوزه ای که در آن واقع شده اند و برای طرح های مختلف ، می توانند در ارتفاع متفاوت باشند . این برج ها می توانند از محدوده بین ۱۵ تا۶۰ متر و همچنین بالاتر تغییر کنند. انواع مختلفی از دکل های مخابراتی وجود دارد و می توان آن ها را بر اساس عملکرد ساختاریشان مانند دکل های خود ایستا ، دکل مهاری ، دکل منوپل طبقه بندی کرد. از دکل های مخابراتی برای امکان برقراری ارتباط میان مردم استفاده می شود. برقراری ارتباط از طریق شبکه نیاز به آنتن بسیار بلند برای انتقال موثر و دریافت ارتباطات رادیویی دارد.
امروزه بازار مخابراتی تقاضای افزایش دکل های ارتباطی مخابرات را در مناطق روستایی و مناطق خارج از شبکه کرده است. افزایش سرعت شهرنشینی منجر به صعود ناگهانی در توسعه و نیز اتخاذ افزایش فن آوری در نفوذ گوشی های هوشمند شده است. چرا که این افزایش در کاربرد سالانه داده های بی سیم از طریق شبکه های بی سیم در سراسر جهان وجود دارد.
برای اطلاع از قیمت انواع دکل ها و محصولات و خدمات ایران دکل می توانید با مشاورین فروش ما تماس حاصل نمایید تا به صورت کامل در رابطه با قیمت دکل خود ایستا به مشتریان عزیز مشاوره دهند و از قیمت روز مطلع شوید.
