دکل های مهاری G55
دکل های مهاری به دکل هایی گفته می شود که به وسیله سیم مهار به زمین یا تکیه گاه دیگری مهار گردددر طراحی دکل های مهاری نوع و تعداد آنتن های که بر روی آن نصب می شود، محل نصب، بار ناشی از وزش باد و میزان دید مورد نیاز، تاثیر بسزایی دارد، در نتیجه طراحی دکل ها بعد از امکان سنجیهای اولیه از محل نصب انجام می شود.
دکل به سازههای مرتفع ساخته شده به دست انسان گفته میشود،
که همیشه عرض کمی نسبت به ارتفاع خود دارند و معمولا برای استفاده از ارتفاع بلندشان ساخته می شوند و ایستایی لازم را به تنهایی دارا میباشند.
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند.
ارتباط بی سیم برای اغلب بخش ها مانند شبکه های تلفن همراه ، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است.
![دکل های مهاری G55](/cmsfiles/mainportal/images/v74/cable-tower.png)
![دکل های مهاری G45](/cmsfiles/mainportal/images/v74/rig-g35-10.png)
دکل های مهاری G55
از انواع آن می توان به دکل های سری G55 اشاره کرد . این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 10 و 12 به صورت خرپایی به هم متصل می شود. دکل های مهاری با باربری بسیار کم و تنها برای نصب آنتن های بی سیم و یا دیش های کوچک اینترنت استفاده می گردد. عدد مقابل G نشان دهنده عرض قاعده بخش ها به سانتیمتر می باشد. یعنی عدد 55 در این مدل بیانگر عرض قاعده 55 سانتی متری هر یک از سه یا چهار وجه این نوع از دکل می باشد . این نوع دکل جهت نصب حداکثر ارتفاع 110 متر توصیه می شود .
![دکل های مهاری](/CMSFiles/mainportal/images/menu/G55-Map-IranDakal.jpg)
هشدار : به دلیل رعایت استانداردهای مخابرات ، استفاده از مواد اولیه خالص و مرغوب و تولید دکل های مخابراتی با بهترین کیفیت ، شرکت ایران دکل که تولید کننده دکل های مخابراتی در ایران می باشد مورد تائید بسیاری از ارگان ها ، سازمان ها و شرکت های دولتی و خصوصی قرار گرفته است . به همین سبب متأسفانه بعضی از افراد و شرکت ها ( خصوصی ) جهت فروش کالاهای نامرغوب و غیراستاندارد خود به سوء استفاده از نام و عنوان تجاری ایران دکل اقدام نموده اند . لذا خواهشمند است در هنگام استعلام قیمت و خرید ، نهایت دقت را به عمل آورید .
بدیهی است که کلیه دکل های تولیدی این شرکت مطابق با استانداردهای جهانی بوده و با بهره گیری از تجهیزات و دستگا های صنعتی پیشرفته با بهترین کیفیت تولید و به همراه گارانتی ساخت عرضه می شوند .
این دکل ها به دلیل سبکی، بیشتر در پشت بام ها نصب می شوند و در هر 9 متر و گاهی در هر 6 متر به وسیله سیم مهار از سه جهت با زاویه 120 درجه مهار می شوند. هر سکشن از یک بدنه لوله ای و اتصالات میلگردی که از طریق جوش CO2 به هم متصل شده اند تشکیل شده است. سکشن ها (قطعات 3 متری) به صورت مثلثی یا مربعی شکل بوده و هر سکشن طبق استاندارد دارای 8 ردیف پله جهت افزایش مقاومت و ایستایی دکل و همچنین سهولت برای بالا رفتن از آن طراحی شده است . جهت جلوگیری از فرسودگی و زنگ زدگی، دکل ها دارای پوشش گالوانیزه گرم هستند.

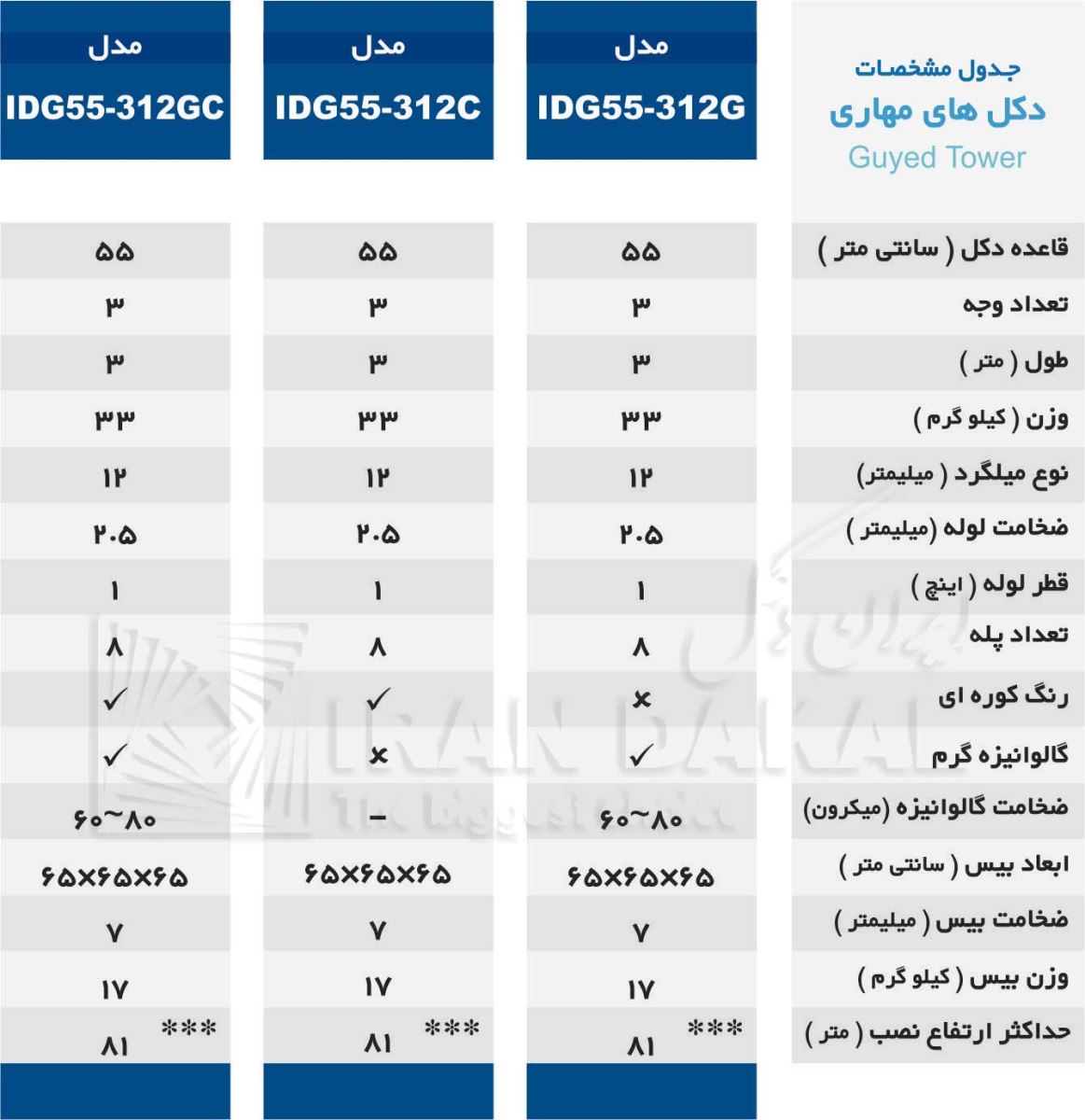

جدول مشخصات دکل های مهاری G55
![دکل های مهاری](/CMSFiles/mainportal/images/menu/KATALOG-IRANDAKAL-G-55.jpg)
متعلقات دکل مهاری:
اجزای این نوع دکل ها شامل سکشن (بدنه)، بیس پلیت، سیم مهاری، مهار کش، کرپی (کلمس)، صفحه تعادل، گوشواره، تاج سر دکل، تسمه کمربندی، پیچ و مهره و... می باشد. صفحه تعادل 3 سوراخه و 6 میل می باشد .
لیست کامل متعلقات دکل مهاری
![دکل های مهاری G45](/cmsfiles/mainportal/images/v74/rig-g35-10-1.png)
انواع دکل های مهاری
دکل های سری G35 اشاره کرد . این دکل ها به صورت سه ضلعی و به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در تیپ B با میلگردهای نمره 10 به صورت خرپایی به هم متصل می شود
این دکل ها به صورت سه ضلعی و به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در تیپ A با میلگردهای نمره 8 به صورت خرپایی به هم متصل می شود.
این دکل ها به صورت سه ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.
این دکل ها به صورت چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.
این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 10 و 12 به صورت خرپایی به هم متصل می شود.
این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.
این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 می باشد و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.
![دکل خود ایستا](/cmsfiles/mainportal/images/v74/tower-fundation.png)
فونداسیون دکل
مبنای طراحی فونداسیونهای دکلهای مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیونها حداقل عمق طی فرمولهائی تعریف شده با توجه به اینکه دکلها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفهترین نوع فونداسیونها فونداسیونهای عمقی میباشد. که در دکلهای خودایستا بدلیل بروز کشش در یکی از پایهها به صورت پاشنهای و در دکلهای مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح میشود.در زمینهای سنگی به دلیل مشکلات حفاری فونداسیونها به صورت سطحی و گسترده طرح میشود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
آئیننامهها و استاندارد ها
استاندارد ۲۸۰۰ ایران
آییننامه ایمنی ساختمانها در برابر زلزله یا استاندارد ۲۸۰۰ مجموعه قوانین سازه ای برای طراحی لرزه ای سازه در برابر زلزله است. این مقررات در دهه چهل، که بعدها در فصلی از استاندارد ۵۱۹ ایران قرار گرفت، گامی در مسیر مقاومسازی سازهها در برابر زلزلههای مخرب در ایران بود. تصویب و اجرای اجباری آییننامه طراحی ساختمانها در برابر زلزله (استاندارد ۲۸۰۰) در سالهای ۱۳۶۶و ۱۳۶۷ نیز عزم ملی و برنامه دولت ایران را با وجهه علمی، رسمیت قانونی بخشید. تدوین این آییننامه موجب رونق ضوابط مهندسی در روند ساخت و ساز کشور شد و در عین حال، تلاش برای اجرای فراگیر آن و جلوگیری از تخلفات، در کاهش خسارات ناشی از زلزله، بسیار مؤثر بود.
درحال حاضر ویرایش چهارم آیین نامه 2800 (استاندارد 2800)، که آخرین ویرایش این آیین نامه میباشد، منتشر شده و فرمت PDF آن با قابلیت جستجو و به صورت تایپ شده، از طریق لینک زیر قابل دانلود است.
دانلود فایل pdf استاندارد ۲۸۰۰ ایران![دکل خود ایستا](/cmsfiles/mainportal/images/v74/earthquake.png)
![دکل خود ایستا](/cmsfiles/mainportal/images/v74/asic.png)
آئین نامه فولاد AISC
آیین نامه AISC اصلی ترین و مهم ترین آیین نامه ای که حاوی ضوابط طراحی سازه های فولادی در کشور ایالات متحده آمریکاست. آیین نامهAISCه – (( American Institute of Steel Construction)) تا سال 1986 عمدتا مبتنی بر روش تنش مجاز بود. از آن سال به بعد آیین نامه AISC ضوابط طراحی را براساس روش مقاومت نهایی را نیز ارائه داد. تفاوت این دو روش نتیجه تفاوت بین دو معیار تسلیم و معیار پلاستیک است.
آیین نامه طراحی سازه های فولادی ایران به نام مقررات ملی ساختمان ایران مبحث 10 می باشد. که عمدتا استخراج شده از آیین نامه AISC آمریکا می باشد.
دانلود آخرین ویرایش آییننامه فولاد امریکا ANSI/AISC 360-16استاندارد TIA 222 در طراحی دکل مخابراتی
طبق آخرین استاندارد طراحی دکل های مخابراتی (EIA – RS – 222 – F) دکل مهاری الزاما باید مطابق با مقاومت در مقابل سرعت باد و سطح بادخور دکل ، وزن تجهیزات نصب شده روی دکل و محل اجرای پرژه طراحی ، تولید و اجرا ، ساخته و نصب گردد .ضمنا عوامل ذکر شده ، عمق یخ بندان ، زلزله خیز بودن ( بارهای ناشی از زلزله ) منطقه ی اجرای دکل ، بایستی در محاسبات استقامت دکل منظور گردد .
ملاحظات ایمنی اضافی برای نصب و تعمیر و نگهداری دکل مخابراتی ( دکل منوپل ، دکل مهاری ، دکل منوپل ) برای پرسنل واجد شرایط و با تجربه در نظر گرفته شده است . در استاندارد جدید برای بالا رفتن و کارکردن، نیاز به حداقل امکانات و ظرفیت برای پشتیبانی از بارها و تجهیزات ایمنی لازم است . استاندارد TIA 222 شامل نظریه های طراحی جدید برای تعیین ظرفیت اعضای فولادی دکل است.
اطلاعات بیشتر![دکل خود ایستا](/cmsfiles/mainportal/images/v74/tia.png)
![دکل خود ایستا](/cmsfiles/mainportal/images/v74/tc-tower.png)
دکل مخابراتی چیست؟
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند. ارتباط بیسیم برای اغلب بخشها مانند شبکههای تلفن همراه، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است. یک برج مخابرات کامل می تواند به عنوان یک مجموعه کامل از ساختار های مکانیکی و واحد پردازش سیگنال الکترونیکی تعریف شود که برای اتصال ازطریق این برج ها مورد استفاده قرار می گیرد. این دکل ها بسته به حوزه ای که در آن واقع شده اند و برای طرح های مختلف ، می توانند در ارتفاع متفاوت باشند . این برج ها می توانند از محدوده بین ۱۵ تا۶۰ متر و همچنین بالاتر تغییر کنند. انواع مختلفی از دکل های مخابراتی وجود دارد و می توان آن ها را بر اساس عملکرد ساختاریشان مانند دکل های خود ایستا ، دکل مهاری ، دکل منوپل طبقه بندی کرد. از دکل های مخابراتی برای امکان برقراری ارتباط میان مردم استفاده می شود. برقراری ارتباط از طریق شبکه نیاز به آنتن بسیار بلند برای انتقال موثر و دریافت ارتباطات رادیویی دارد.
امروزه بازار مخابراتی تقاضای افزایش دکل های ارتباطی مخابرات را در مناطق روستایی و مناطق خارج از شبکه کرده است. افزایش سرعت شهرنشینی منجر به صعود ناگهانی در توسعه و نیز اتخاذ افزایش فن آوری در نفوذ گوشی های هوشمند شده است. چرا که این افزایش در کاربرد سالانه داده های بی سیم از طریق شبکه های بی سیم در سراسر جهان وجود دارد.
