صاعقه گیر دکل FOREND
صاعقه گیر الکترونیکی forend ساخت کشور ترکیه بر روی ساختمانها و سازه های صنعتی نصب می شود و بر اساس ارتفاع و نوع دستگاه با یونیزه کردن هوای اطراف خود تا شعاع 120 متر را از صاعقه حفاظت می کند.![دکل صاعقه گیر FOREND](/cmsfiles/mainportal/images/v74/self-lightning-rod.png)
هدف از نصب صاعقه گیر حفاظت از سیستمها و افراد در برابر صاعقه و ایجاد مسیری مطمئن جهت انتقال جریان عظیم صاعقه به زمین می باشد ، در این سیستمها رادهای هوائی وظیفه جذب صاعقه و هادیهای نزولی وظیفه انتقال جریان را به شبکه ارتینگ به عهده دارند. سیستم صاعقه گیری که به درستی طراحی و نصب شده باشد امنیت جانی افراد و ایمنی تجهیزات را بدنبال خواهد داشت.
بر اساس تحقیقات بطور متوسط در هر ثانیه بیش از پنجاه صاعقه به زمین اصابت می نماید و خسارات جانی و مالی فراوانی بر جای می گذارد بطور کلی حوادثی که توسط صاعقه پدید می آید به دو گروه تقسیم می شوند. یک-حوادثی که به سبب برخورد مستقیم صاعقه بوجود می آید.
دو-حوادثی که به سبب اثرات غیر مستقیم صاعقه بوجود می آید.
وقتی به یک سازه یا یک ناحیه مشخص صاعقه اصابت می کند می تواند سبب خسارات قابل توجهی که معمولا با آتش همراه است شود. حفاظت در برابر این خطرات توسط صاعقه گیرهای الکترونيکي فراهم میگردد. این سیستم درست قبل از حدوث صاعقه بطور طبيعي محتوي الکتريکي اتمسفر بطور ناگهاني افزايش یافته و اين تغيير وضعيت توسط واحد جرقه زن حس و کنترل مي شود .
صاعقه گيرهاي الکترونيکي انرژي موجود در هواي متلاطم پيش از طوفان را که حدود چندين هزار ولت بر هر متر است جذب و در واحدهاي جرقه زن ذخيره مي نمايد و در نهايت واحد جرقه زن با تخليه بار الکتريکي خازنها بين الکترودهاي فوقاني و الکترود مرکزي اش هواي اطراف را يونيزه مي کنند شرکت مهندسین مشاور پایا بنیان صنعت با در اختیار داشتن افراد متخصص و نرم افزارهای محاسباتی پیشرفته طرح و جانمایی استاندارد قرار گیری صاعقه گیر را برای پروژه های مختلف ارائه مینماید.
دکل به سازههای مرتفع ساخته شده به دست انسان گفته میشود،
که همیشه عرض کمی نسبت به ارتفاع خود دارند و معمولا برای استفاده از ارتفاع بلندشان ساخته می شوند و ایستایی لازم را به تنهایی دارا میباشند.
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند.
ارتباط بی سیم برای اغلب بخش ها مانند شبکه های تلفن همراه ، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است.

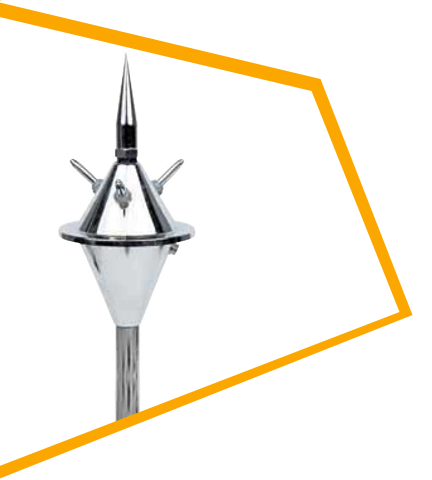

صاعقه گیر دکل FOREND
از سال 1977 ، FOREND ELECTRICAL CO تجربیات گرانبهایی در زمینه حفاظت از صاعقه و زمین داشت ، در اوایل سال 2000 FOREND علامت تجاری خود را تأسیس کرد و جایگاه خود را در این بخش به دست آورد. محصولات سیستم های حفاظت از صاعقه و ارتینگ منطقه خاصی هستند که از دانش حرفه ای تقاضای زیادی دارند. مدیریت شرکت و همچنین کارکنان تولید و تحقیق. معرفی فناوری های جدید و استفاده از جدیدترین تجهیزات آزمایش ، مهندسان را قادر می سازد تا دانش فنی خود را گسترش دهند. به دنبال پیشرفت های تکنولوژیکی حفاظت از صاعقه و زمین ، FOREND در هر مرحله از آن تولید ، بهترین کیفیت را برای محصولات خود هدف قرار می دهد که با نیازهای بازار مطابقت بیشتری دارد و از قوانین سیستم مدیریت کیفیت ISO 9001/2000 پیروی می کند و رضایت مشتریان خود را در اولویت اول خود قرار می دهد

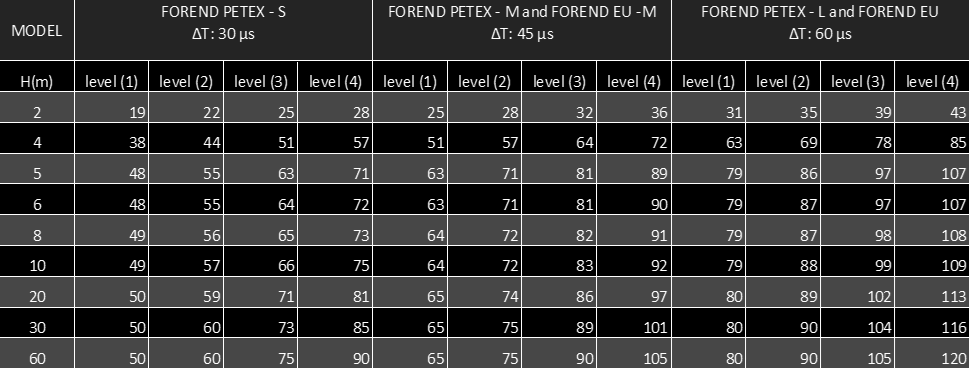

این صاعقه گیر بر روی ساختمانها و سازه های صنعتی نصب می شود و بر اساس ارتفاع و نوع دستگاه با یونیزه کردن هوای اطراف خود تا شعاع 120 متر را از صاعقه حفاظت می کند.
![سيستم صاعقه گیر FOREND](/cmsfiles/mainportal/images/v74/lightning-rod-FOREND.png)
![مشخصات سيستم صاعقه گیر](/cmsfiles/mainportal/images/v74/lightning-rod-FOREND2.png)
انواع صاعقه گیر دکل
شركت اينجسكو شامل تجهيزات حفاظت در برابر صاعقه تجهيزات ارتينگ و قطعات مورد نياز جانبي ، محصولات پيشگيري و هشدار در برابر صاعقه ، جهت تست وآزمايش می باشد
شرکت سازه نیرو نماینده شرکت ال پی اس فرانسه در تامین تجهیزات، طراحی و نصب صاعقه گیرهای الکترونیکی الیپس فرانسه می باشد. صاعقه گیر های الیپس(ellips) چهار نوع مختلف دارد که هرکدام در رنگهای متنوعی ارائه می شود.
گروه شركت هاي كالوت با هدف پيشگيري از خسارات جاني و مالي ناشي از صاعقه و جريان هاي خطاي برق، در زمينه طراحي، ساخت، تامين و اجراي سيستم هاي ارتينگ و حفاظت در برابر صاعقه مشغول به فعاليت تخصصي مي باشد.
صاعقه گیر الکترونیکی forend ساخت کشور ترکیه بر روی ساختمانها و سازه های صنعتی نصب می شود و بر اساس ارتفاع و نوع دستگاه با یونیزه کردن هوای اطراف خود تا شعاع 120 متر را از صاعقه حفاظت می کند.
![مشخصات سيستم صاعقه گیر](/cmsfiles/mainportal/images/v74/tower-fundation.png)
فونداسیون دکل
مبنای طراحی فونداسیونهای دکلهای مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیونها حداقل عمق طی فرمولهائی تعریف شده با توجه به اینکه دکلها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفهترین نوع فونداسیونها فونداسیونهای عمقی میباشد. که در دکلهای خودایستا بدلیل بروز کشش در یکی از پایهها به صورت پاشنهای و در دکلهای مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح میشود.در زمینهای سنگی به دلیل مشکلات حفاری فونداسیونها به صورت سطحی و گسترده طرح میشود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
مشخصات سيستم صاعقه گیر
- لوازم و تجهيزات مورد استفاده دراین سيستم برابر با استانداردهاي بين المللي ومعتبر جهاني همچون NFC17-102, BS 6651, NFPA 780, IEC 61024 میباشد .
- روش نصب سيستمهاي مذكور نيز با ضوابط و معيارهاي مندرج در استاندارهاي نامبرده مطابقت مینمايد .
- پايه هاي هوائي برقگير شامل يك ميله نوك تيز و يك پايه مجهز به سيستم اتصال هادي نزولي باشد .
- لوازم و تجهيزات انتقال جریان از جنس مس ، آلياژ مس يا فولاد ضد زنگ میباشد .
- جنس فوقاني برقگيرها مقاوم دربرابرگازهاي خورنده صنایع بوده و مناسب براي حرارتهاي˚c50 میباشد .
- دكل برقگيرها از دکل خود اتكا میباشد .
- كليه بست ها از آلياژ مس يا فولاد ضد زنگ میباشد.
شرایط یک صاعقه گیر خوب
- حفاظت و ایمنی جان انسان
- فراهم آوردن محیط امن برای کار
- حفاظت و ایمنی تجهیزات الکتریکی
- جلوگیری از ولتاژ تماسی
- حذف ولتاژ اضافی
- جلوگیری از ولتاژهای ناخواسته و صاعقه
- اطمینان از قابلیت کار الکتریکی
مشخصات دکل صاعقه گیر خوب
- امکان انتخاب شعاع حفاظتی گسترده
- دستیابی به کیفیت و تکنولوژی برتر روز
- بهره گیری از سیستم عملکرد کاملا مستقل و خودکفا (بدون احتیاج به نور،باد،باطری و غیره.......)
- عمر طولانی
- یکپارچگی محور اصلی صاعقه گیر از نوک آن تا نقطه اتصال به هادی میانی
- هم در شرایط واقعی و هم در شرایط آزمایشگاهی صحت و عملکرد آن به تایید رسیده باشد.
![دکل صاعقه گیر](/cmsfiles/mainportal/images/v74/earthing-tower.png)
![صاعقه گیر](/cmsfiles/mainportal/images/v74/earthing-2.png)
چگونگی عملکرد یک صاعقه گیر الکترونیکی ( ESE )
اینگونه از صاعقه گیرها انرژی مورد نیاز خود را بطور طبیعی از میدان الکتریکی اتمسفر دریافت می کنند و شدت این میدان در هنگام طوفان چندین کیلو ولت بر متر است. میله های پایینی این صاعقه گیر، با جذب این بارها باعث ذخیره انرژی مورد نیاز در واحد جرقه زن (Triggering Unit) می شوند. درست قبل از وقوع صاعقه، شدت میدان الکتریکی سریعا افزایش می یابد و این تغییرات به سرعت توسط صاعقه گیرکشف و به واحد صاعقه گیر ارسال می شود. در این زمان انرژی ذخیره شده با کمک جرقه به نوک میانی تخلیه و منجر به یونیزاسیون محیط اطراف می شوند .
چگونگی عملیات یونیزاسیون در نوک صاعقه گیر
آزاد سازی کنترل شده یون : واحد جرقه زن(TRIGGERING) شرایطی را ایجاد می کند تا چشمه جوشانی از یون(کرونا) در اطراف میله نوک تیز فراهم شود. دقت عمل این واحد باید به گونه ای کنترل شده باشد که آزاد سازی یونها را درست چند میکرو ثانیه قبل از وقوع تخلیه صاعقه صورت دهد. حضور حجم وسیع بارهای الکتریکی در اطراف صاعقه گیر و ازدیاد ناگهانی میدان الکتریکی محیط قبل از صاعقه، باعث می شود که زمان تولید کرونا ( (corona effect triggeringبسیار کوتاه شود. صاعقه گیر باید طوری طراحی شده باشد که عملاً حمله ای که از نوک برقگیر به ابر می رود زودتر از حملاتی باشد که از هر نقطه مرتفع دیگری ممکن است به ابر فرستاده شود بدین معنی که صاعقه گیر باید نقطه ترجیحی دریافت صاعقه در محیط تحت حفاظت باشد.
سیستم حفاظت در برابر صاعقه (LPS)
سیستمی که از اصابت مستقیم صاعقه به انسان، سازه ها و ساختمان ها جلوگیری کرده و مسیر عبور جریان صاعقه را از آنها منحرف میکند. باید توجه نمود که به هیچ عنوان نمی توان از اصابت صاعقه جلوگیری نمود، تنها میتوان با برپایی سیستم حفاظت در برابر صاعقه، محیط مورد نظر را ایمن ساخت.
قطعات مورد نیاز در سیستم صاعقه گیر SK-3
- صاعقه گیر الکترونیکی ، جنس بدنه استیل ضد زنگ
- پايه نصب صاعقه گير با پوشش ضد زنگ
- کلمپ اتصال تسمه به صاعقه گير
- کلمپ اتصال صاعقه گير به پایه
- کلمپ مخصوص اتصال سیم مسي به پایه صاعقه گیر
- کلمپ مخصوص اتصال تسمه مسي به پایه صاعقه گیر
- بست مخصوص سیم مسي به بدنه سازه
- بست مخصوص تسمه مسي به بدنه سازه
- تسمه مسي
- سیم مسی
- جعبه تست مقاومت زمين به انضمام سکسيونر قطع زمين
- شمارنده صاعقه
- دريچه بازديد چاه ارت چدني
- مواد شيميايي کاهنده مقاومت زمين
- صفحه مسی
- راد مسی
![ارتینگ](/cmsfiles/mainportal/images/v74/lightning-rod-ellips-sk3.png)
![دکل مخابراتی](/cmsfiles/mainportal/images/v74/tc-tower.png)
دکل مخابراتی چیست؟
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند. ارتباط بیسیم برای اغلب بخشها مانند شبکههای تلفن همراه، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است. یک برج مخابرات کامل می تواند به عنوان یک مجموعه کامل از ساختار های مکانیکی و واحد پردازش سیگنال الکترونیکی تعریف شود که برای اتصال ازطریق این برج ها مورد استفاده قرار می گیرد. این دکل ها بسته به حوزه ای که در آن واقع شده اند و برای طرح های مختلف ، می توانند در ارتفاع متفاوت باشند . این برج ها می توانند از محدوده بین ۱۵ تا۶۰ متر و همچنین بالاتر تغییر کنند. انواع مختلفی از دکل های مخابراتی وجود دارد و می توان آن ها را بر اساس عملکرد ساختاریشان مانند دکل های بادسنجی ، دکل مهاری ، دکل منوپل طبقه بندی کرد. از دکل های مخابراتی برای امکان برقراری ارتباط میان مردم استفاده می شود. برقراری ارتباط از طریق شبکه نیاز به آنتن بسیار بلند برای انتقال موثر و دریافت ارتباطات رادیویی دارد.
امروزه بازار مخابراتی تقاضای افزایش دکل های ارتباطی مخابرات را در مناطق روستایی و مناطق خارج از شبکه کرده است. افزایش سرعت شهرنشینی منجر به صعود ناگهانی در توسعه و نیز اتخاذ افزایش فن آوری در نفوذ گوشی های هوشمند شده است. چرا که این افزایش در کاربرد سالانه داده های بی سیم از طریق شبکه های بی سیم در سراسر جهان وجود دارد.
