دکل های خود ایستا چهار پایه

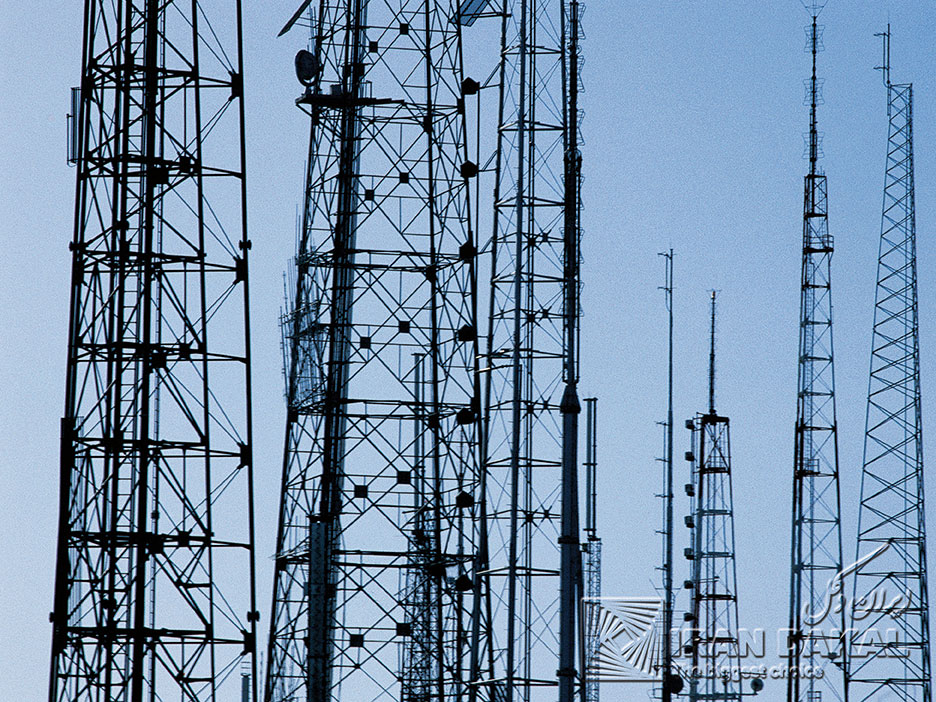

دکل های خود ایستا:

دکل های خود ایستا اصطلاحاْ به دکل هایی گفته می‌شود که دارای ٣ یا ٤ پایه بوده و پایه ها با اعضای خرپائی به هم متصل می‌شوند.

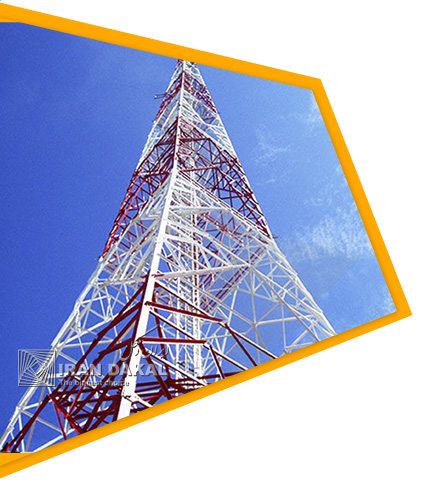

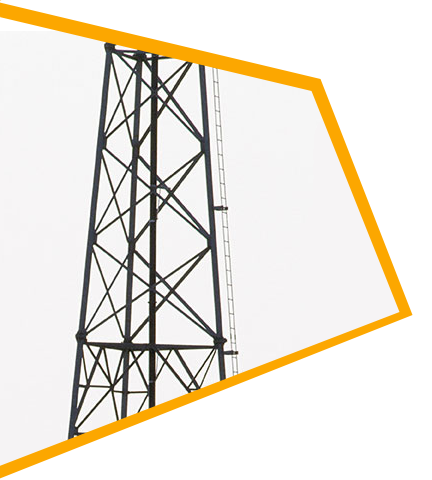

دکل خودایستا چهار پایه تمام نبشی :

دکل های خودایستا چهار پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg )  از نبشی بوده ، که بسته به نوع طراحی دکل از نبشی  ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد . مقطع این نوع دکل بصورت مربعی بوده که با افزایش ارتفاع طول ، ضلع این مربع رفته رفته و متناسب با شیب تعریف شده برای دکل کاهش می یابد .

کاربرد :

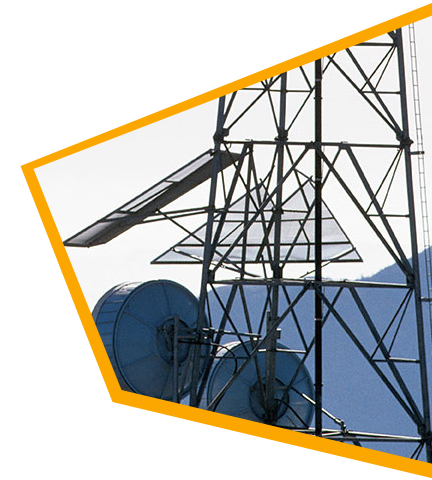

  •  نصب آنتن های مایکروویو ( Microwave )
  •  نصب آنتن های موبایل ( Mobile )
  •  نصب آنتن های بیسیم  ( Wireless )

نحوه ساخت :

در ابتدا نبشی ها را سوراخ کرده ، سپس نبشی ها توسط پیچ های پر مقاومت 8/8 یا 9/10 به یکدیگر متصل می شوند . در برخی از مواقع ممکن است برای فراهم نمودن شرایط اتصال از پلیت های کمکی نیز استفاده کرد .








مزیت :

  •  حذف معایب جوشکاری
  •  سطح بادگیر نسبتا زیاد
  •  امکان بررسی و بازرسی تمامی قسمت های دکل
  •  استقامت و ظرفیت بالا در مقابل سرعت بادهای شدید

معایب :

  •   احتیاج به فضای کافی جهت نصب دکل

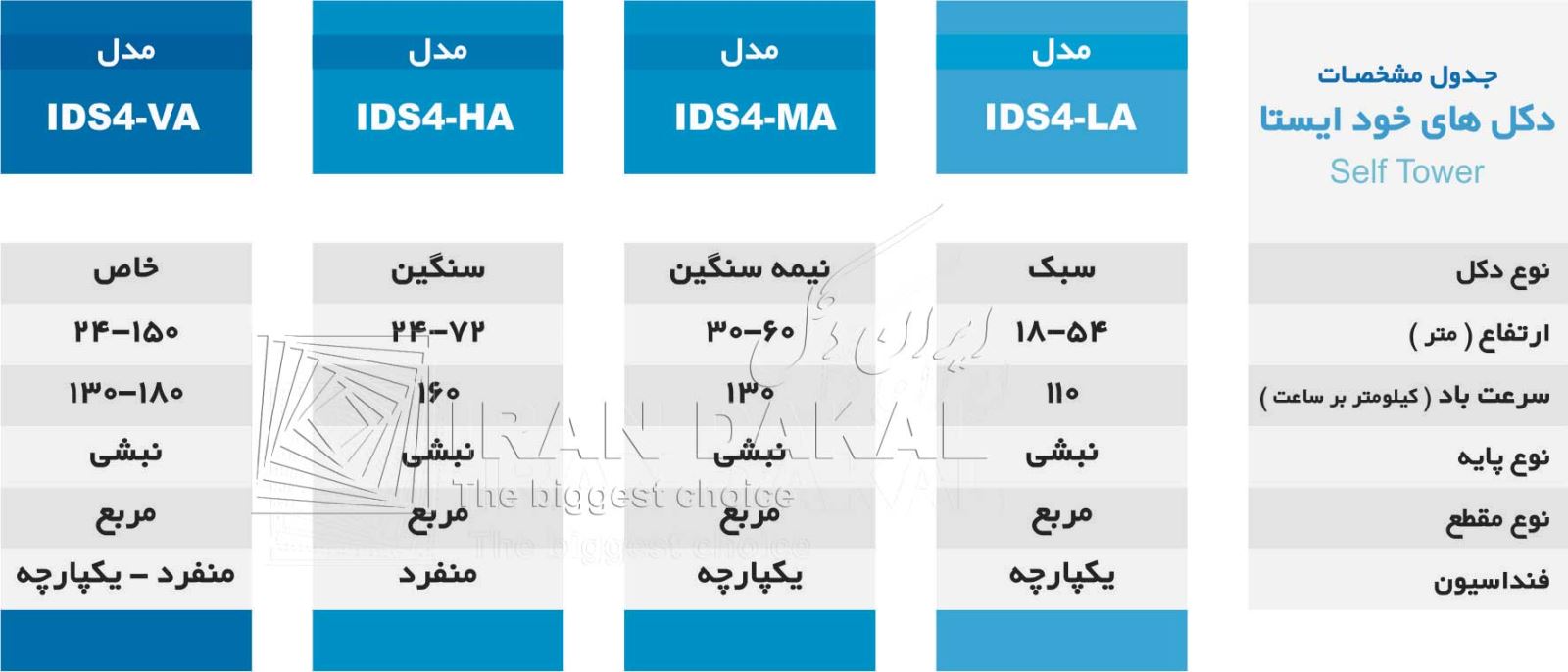

جدول مشخصات دکل های خود ایستا چهار پایه ایران دکل


جدول مشخصات  دکل های خود ایستا
self tower
مدل
IDS4-LA
مدل
IDS4-MA
مدل
IDS4-HA
مدل
IDS4-VA
نوع دکل سبک نیمه سنگین سنگین خاص
ارتفاع(متر) 18-54 30-60 24-72 24-150
سرعت باد(کیلومتر بر ساعت) 110 130 160 130-180
نوع پایه نبشی نبشی نبشی نبشی
نوع مقطع مربع مربع مربع مربع
فوندانسیون یکپارچه یکپارچه منفرد منفرد-یکپارچه
