دکل های خود ایستای زمینی پیش ساخته (ICB)
دکل های خود ایستا اصطلاحاْ به دکل هایی گفته می شود که دارای ٣ یا ٤ پایه بوده و پایه ها با اعضای خرپائی به هم متصل می شوند.در طراحی دکل های خودایستا نوع و تعداد آنتن های که بر روی آن نصب می شود، محل نصب، بار ناشی از وزش باد و میزان دید مورد نیاز، تاثیر بسزایی دارد، در نتیجه طراحی دکل مخابراتی بعد از امکان سنجی های اولیه از محل نصب انجام می شود.
دکل به سازه‌های مرتفع ساخته شده به دست انسان گفته می‌شود،
که همیشه عرض کمی نسبت به ارتفاع خود دارند و معمولا برای استفاده از ارتفاع بلندشان ساخته می شوند و ایستایی لازم را به تنهایی دارا می‌باشند.
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند.
ارتباط بی سیم برای اغلب بخش ها مانند شبکه های تلفن همراه ، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است.
دکل های خود ایستای زمینی پیش ساخته (ICB)
دکل های دارای فوندانسیون پیش ساخته (ملقب به ICB) به انواع دکل خود ایستایی سه یا چهار وجهی اطلاق می گردد که بر روی فوندانسیون پیش ساخته نصب می شوند. برای فوندانسیون این دکل ها از قطعات بتنی مسطح فشرده پیش ساخته استفاده شده است که در محل سایت تخلیه و بر روی هم مونتاژ و متصل می شوند.
سکشن های این دکل ها با نقشه های مهدسی حرفه ای توسط طراحان دکل اجرا می گردد و معمولا با میلگرد های تو پر و تا ارتفاع 42 متری برای اپراتور ها ساخته می شود .
هشدار : به دلیل رعایت استانداردهای مخابرات ، استفاده از مواد اولیه خالص و مرغوب و تولید دکل های مخابراتی با بهترین کیفیت ، شرکت ایران دکل که تولید کننده دکل های مخابراتی در ایران می باشد مورد تائید بسیاری از ارگان ها ، سازمان ها و شرکت های دولتی و خصوصی قرار گرفته است . به همین سبب متأسفانه بعضی از افراد و شرکت ها ( خصوصی ) جهت فروش کالاهای نامرغوب و غیراستاندارد خود به سوء استفاده از نام و عنوان تجاری ایران دکل اقدام نموده اند . لذا خواهشمند است در هنگام استعلام قیمت و خرید ، نهایت دقت را به عمل آورید .
بدیهی است که کلیه دکل های تولیدی این شرکت مطابق با استانداردهای جهانی بوده و با بهره گیری از تجهیزات و دستگا های صنعتی پیشرفته با بهترین کیفیت تولید و به همراه گارانتی ساخت عرضه می شوند .
سازه فلزی این نوع از دکل ها در دو تیپ طراحی شده اند :

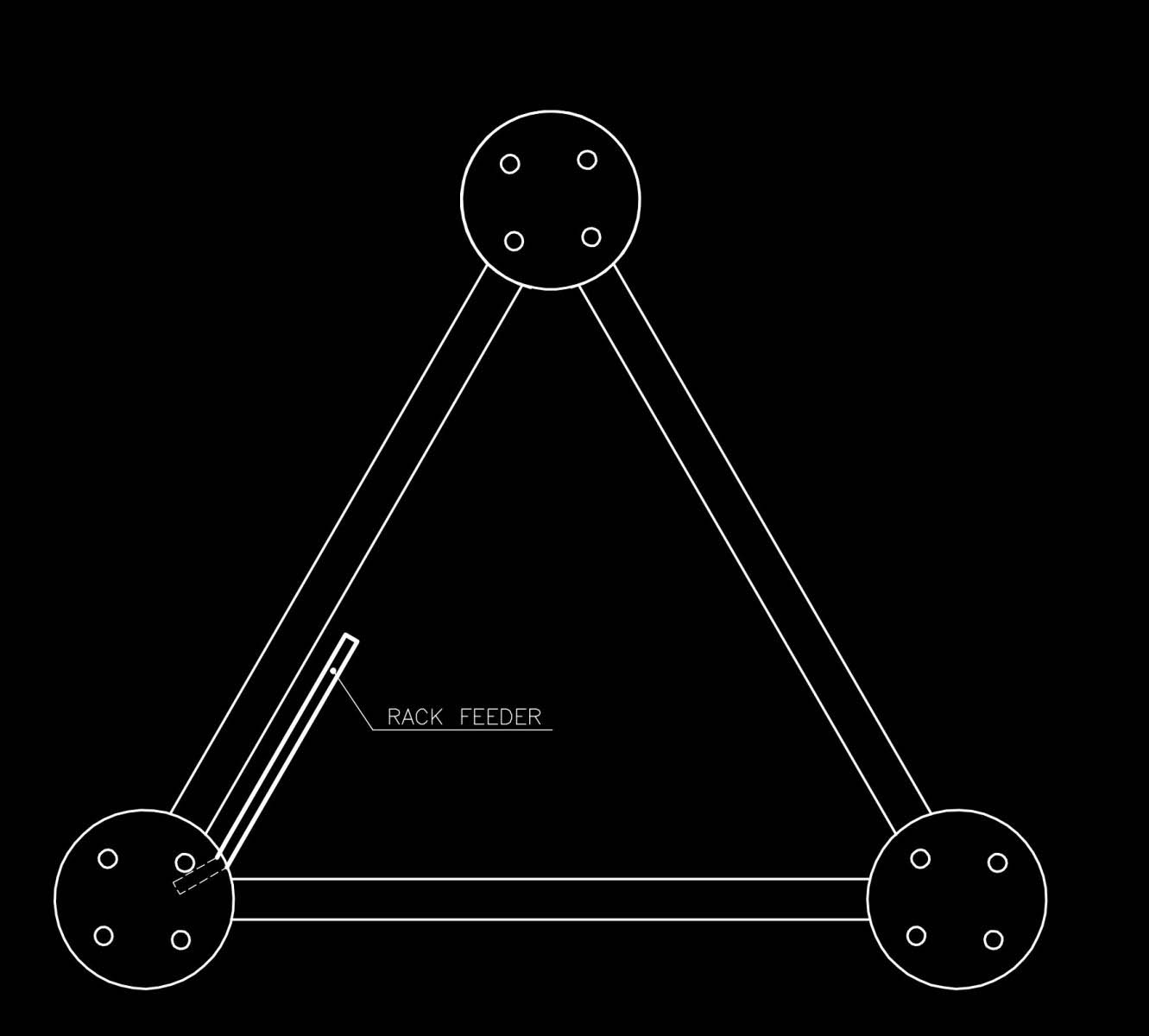

1- سازه های فلزی پیش ساخته که در قطعات شش متری با پروفیل استوانه ای توپر فولادی تهیه شده و در محل با استفاده از جرثقیل بر روی فوندانسیون نصب می گردند. حداکثر ابعاد قاعده تحتانی دکل (برای دکل 36 متر) دو متر و حداقل ابعاد قاعده فوقانی یک متر می باشد.
2- سازه های فلزی بهم بافته (Lattice) که برای نصب بر روی فوندانسیون پیش ساخته طراحی و سبک سازی شده اند و مانند سایر دکل های Lattice در محل بهم بافته و افراشته می شوند. تاکنون برای این روش دو نوع دکل لوله ای RDS (سه وجهی) و نبشی NB (چهار وجهی) طراحی شده اند.
مشخصات کلی سازه :
- این نوع دکل ها در سطوح بادگیر و سرعت های باد مختلف طراحی و تولید می گردند.
- شیب هرمی این نوع دکل ها، حداکثر یک درجه بوده و شیب مذکور می تواند تا سکشن انتهایی دکل امتداد یابد.
- حداکثر عرض قاعده این نوع دکل ها (در تیپ 36 متری) 2 متر و حداقل عرض قاعده فوقانی در تمام انواع دکل های ICB ، هفتاد و پنج سانتیمتر می باشد.
- حداقل تعداد لایه های فوندانسیون پیش ساخته برای سبک ترین نوع این دکل ها، 4 لایه با ضخامت سی سانتیمتر می باشد.
- حذف زمان آرماتوربندی و گیرایی فوندانسیون، کاهش چشمگیر قطعات ریز دکل، کاهش انحراف آلمان ها، سرعت افراشته سازی زیاد، از ویژگی های ممتاز این نوع دکل ها می باشد.
انواع دکل های خود ایستا

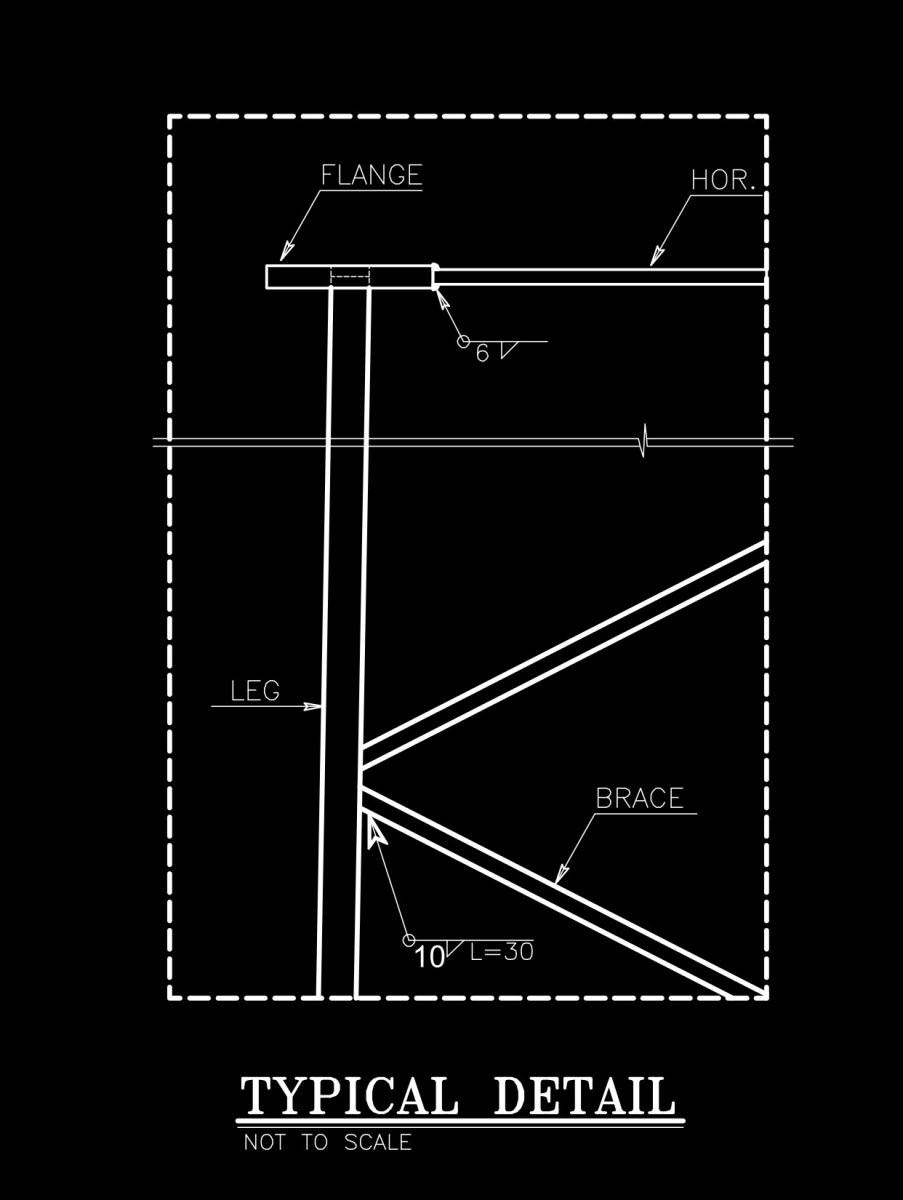

دکل های خودایستا چهار پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg ) از نبشی بوده ، که بسته به نوع طراحی دکل از نبشی ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .
دکل های خودایستا سه پایه لوله نبشی ، از تمام نبشی ساخته می شوند . پایه های اصلی ( Leg ) از لوله بوده ، که بسته به نوع طراحی دکل از لوله های درزدار یا بدون درز (مانیسمان ) استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .
دکل های خودایستا سه پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg ) از نبشی بوده، که بسته به نوع طراحی دکل از نبشی ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .
دکل RDS یکی از انواع دکل های خود ایستا است ، که از تمام نبشی ساخته می شود . جهت اشغال فضای کمتر ، در طراحی این نوع دکل ، فاصله بین پایه ها را کم در نظر می گیرند . فنداسیون استفاده شده در این نوع دکل ، از انواع تیپ های شمعی و گسترده می باشد .
دکل های خودایستا چهار پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg ) از نبشی بوده ، که بسته به نوع طراحی دکل از نبشی ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .
فونداسیون دکل
مبنای طراحی فونداسیون های دکل های مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیون ها حداقل عمق طی فرمول هائی تعریف شده با توجه به اینکه دکل ها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفه ترین نوع فونداسیون ها فونداسیون های عمقی می باشد. که در دکل های خودایستا بدلیل بروز کشش در یکی از پایه ها به صورت پاشنه ای و در دکل های مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح می شود.در زمین های سنگی به دلیل مشکلات حفاری فونداسیون ها به صورت سطحی و گسترده طرح می شود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
آئین‌نامه‌ها و استاندارد ها
استاندارد ۲۸۰۰ ایران
آیین‌نامه ایمنی ساختمانها در برابر زلزله یا استاندارد ۲۸۰۰ مجموعه قوانین سازه ای برای طراحی لرزه ای سازه در برابر زلزله است. این مقررات در دهه چهل، که بعدها در فصلی از استاندارد ۵۱۹ ایران قرار گرفت، گامی در مسیر مقاوم‌سازی سازه‌ها در برابر زلزله‌های مخرب در ایران بود. تصویب و اجرای اجباری آیین‌نامه طراحی ساختمانها در برابر زلزله (استاندارد ۲۸۰۰) در سالهای ۱۳۶۶و ۱۳۶۷ نیز عزم ملی و برنامه دولت ایران را با وجهه علمی، رسمیت قانونی بخشید. تدوین این آیین‌نامه موجب رونق ضوابط مهندسی در روند ساخت و ساز کشور شد و در عین حال، تلاش برای اجرای فراگیر آن و جلوگیری از تخلفات، در کاهش خسارات ناشی از زلزله، بسیار مؤثر بود.
درحال حاضر ویرایش چهارم آیین نامه 2800 (استاندارد 2800)، که آخرین ویرایش این آیین نامه می‌باشد، منتشر شده و فرمت PDF آن با قابلیت جستجو و به صورت تایپ شده، از طریق لینک زیر قابل دانلود است.
دانلود فایل pdf استاندارد ۲۸۰۰ ایران
آئین نامه فولاد AISC
آیین نامه AISC اصلی ترین و مهم ترین آیین نامه ای که حاوی ضوابط طراحی سازه های فولادی در کشور ایالات متحده آمریکاست. آیین نامهAISCه – (( American Institute of Steel Construction)) تا سال 1986 عمدتا مبتنی بر روش تنش مجاز بود. از آن سال به بعد آیین نامه AISC ضوابط طراحی را براساس روش مقاومت نهایی را نیز ارائه داد. تفاوت این دو روش نتیجه تفاوت بین دو معیار تسلیم و معیار پلاستیک است.
آیین نامه طراحی سازه های فولادی ایران به نام مقررات ملی ساختمان ایران مبحث 10 می باشد. که عمدتا استخراج شده از آیین نامه AISC آمریکا می باشد.
دانلود آخرین ویرایش آیین‌نامه فولاد امریکا ANSI/AISC 360-16استاندارد TIA 222 در طراحی دکل مخابراتی
طبق آخرین استاندارد طراحی دکل های مخابراتی (EIA – RS – 222 – F) دکل مهاری الزاما باید مطابق با مقاومت در مقابل سرعت باد و سطح بادخور دکل ، وزن تجهیزات نصب شده روی دکل و محل اجرای پرژه طراحی ، تولید و اجرا ، ساخته و نصب گردد .ضمنا عوامل ذکر شده ، عمق یخ بندان ، زلزله خیز بودن ( بارهای ناشی از زلزله ) منطقه ی اجرای دکل ، بایستی در محاسبات استقامت دکل منظور گردد .
ملاحظات ایمنی اضافی برای نصب و تعمیر و نگهداری دکل مخابراتی ( دکل خودایستا ، دکل مهاری ، دکل منوپل ) برای پرسنل واجد شرایط و با تجربه در نظر گرفته شده است . در استاندارد جدید برای بالا رفتن و کارکردن، نیاز به حداقل امکانات و ظرفیت برای پشتیبانی از بارها و تجهیزات ایمنی لازم است . استاندارد TIA 222 شامل نظریه های طراحی جدید برای تعیین ظرفیت اعضای فولادی دکل است.
اطلاعات بیشتر
دکل مخابراتی چیست؟
دکل های مخابراتی ترکیبی از سازه های فولادی هستند که برای حمایت از آنتن های مخابراتی و پخش آن ها طراحی شده اند. ارتباط بی‌سیم برای اغلب بخش‌ها مانند شبکه‌های تلفن همراه، آنتن تلویزیون و نیز پخش رادیویی با استفاده از برج های مخابراتی متصل است. یک برج مخابرات کامل می تواند به عنوان یک مجموعه کامل از ساختار های مکانیکی و واحد پردازش سیگنال الکترونیکی تعریف شود که برای اتصال ازطریق این برج ها مورد استفاده قرار می گیرد. این دکل ها بسته به حوزه ای که در آن واقع شده اند و برای طرح های مختلف ، می توانند در ارتفاع متفاوت باشند . این برج ها می توانند از محدوده بین ۱۵ تا۶۰ متر و همچنین بالاتر تغییر کنند. انواع مختلفی از دکل های مخابراتی وجود دارد و می توان آن ها را بر اساس عملکرد ساختاریشان مانند دکل های خود ایستا ، دکل مهاری ، دکل منوپل طبقه بندی کرد. از دکل های مخابراتی برای امکان برقراری ارتباط میان مردم استفاده می شود. برقراری ارتباط از طریق شبکه نیاز به آنتن بسیار بلند برای انتقال موثر و دریافت ارتباطات رادیویی دارد.
امروزه بازار مخابراتی تقاضای افزایش دکل های ارتباطی مخابرات را در مناطق روستایی و مناطق خارج از شبکه کرده است. افزایش سرعت شهرنشینی منجر به صعود ناگهانی در توسعه و نیز اتخاذ افزایش فن آوری در نفوذ گوشی های هوشمند شده است. چرا که این افزایش در کاربرد سالانه داده های بی سیم از طریق شبکه های بی سیم در سراسر جهان وجود دارد.
