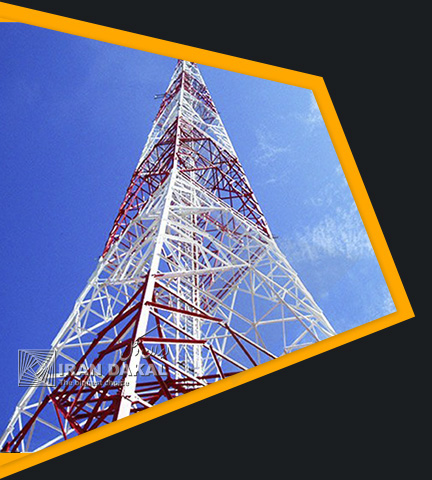

دکل های خود ایستا دکل های خود ایستا اصطلاحاْ به دکل هایی گفته می‌شود که دارای ٣ یا ٤ پایه بوده و پایه ها با اعضای خرپائی به هم متصل می‌شوند.

کلیه دکل های خود ایستا به صورت قطعات و اجزای از پیش ساخته شده اند و این قطعات به راحتی بهم مونتاژ می شوند. موادی که در این قطعات استفاده می شود معمولا از فولاد ST37 می باشد و برای مقاومت بیشتر بعضی از قطعات خاص از فولاد ST44 یا ST52 استفاده می شود. برای طراحی فونداسیون دکل‌های مخابراتی میزان فشار وارد شده دکل بر فونداسیون و همچنین نوع خاک محل نصب دارای اهمیت می باشد.
در طراحی دکل های خودایستا نوع و تعداد آنتن های که بر روی آن نصب می شود، محل نصب، بار ناشی از وزش باد و میزان دید مورد نیاز، تاثیر بسزایی دارد، در نتیجه طراحی دکل ها بعد از امکان سنجی‌های اولیه از محل نصب انجام می شود.
دکل خود ایستا

انواع دکل های خود ایستا

ادامه...

دکل های خودایستا چهار پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg ) از نبشی بوده ، که بسته به نوع طراحی دکل از نبشی ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .

ادامه...

دکل های خودایستا سه پایه لوله نبشی ، از لوله و نبشی ساخته می شوند . پایه های اصلی ( Leg ) از لوله بوده ، که بسته به نوع طراحی دکل از لوله های درزدار یا بدون درز (مانیسمان ) استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .

ادامه...

دکل های خودایستا سه پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg ) از نبشی بوده، که بسته به نوع طراحی دکل از نبشی ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .

ادامه...

دکل RDS یکی از انواع دکل های خود ایستا است ، که از لوله و نبشی ساخته می شود . جهت اشغال فضای کمتر ، در طراحی این نوع دکل ، فاصله بین پایه ها را کم در نظر می گیرند . فنداسیون استفاده شده در این نوع دکل ، از انواع تیپ های شمعی و گسترده می باشد .

ادامه...

دکل های خودایستا چهار پایه تمام نبشی ، از نبشی ساخته می شوند . پایه های اصلی ( Leg ) از نبشی بوده ، که بسته به نوع طراحی دکل از نبشی ST37 و یا ST52 استفاده می شود . قطعات داخلی این دکل ها شامل بریس ها ، هوریزنتال ها ، ریداندنت ها و … از نوع نبشی می باشد .

دکل خود ایستا

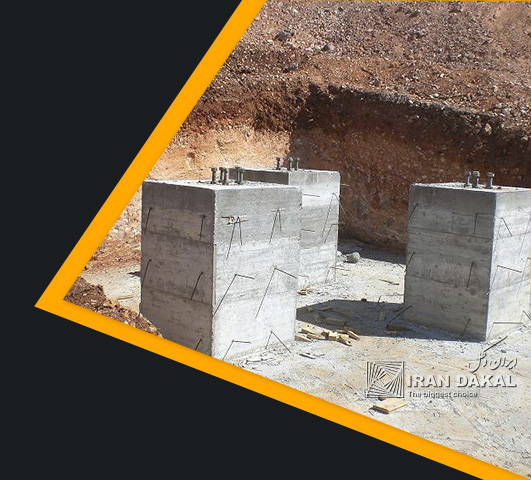

فونداسیون دکل

مبنای طراحی فونداسیون‌های دکل‌های مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیون‌ها حداقل عمق طی فرمول‌هائی تعریف شده با توجه به اینکه دکل‌ها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفه‌ترین نوع فونداسیون‌ها فونداسیون‌های عمقی می‌باشد. که در دکل‌های خودایستا بدلیل بروز کشش در یکی از پایه‌ها به صورت پاشنه‌ای و در دکل‌های مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح می‌شود.
در زمین‌های سنگی به دلیل مشکلات حفاری فونداسیون‌ها به صورت سطحی و گسترده طرح می‌شود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
