دکل مهاری

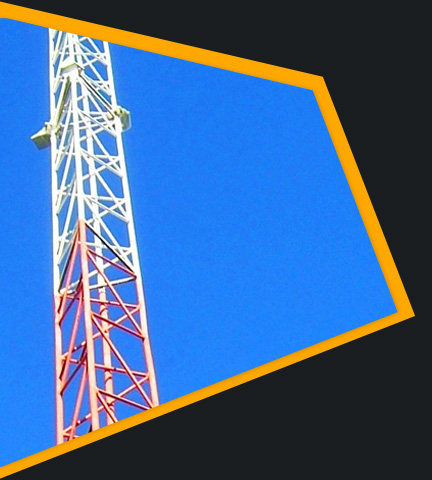

دکل های مهاری دکل های مهاری به دکل هایی گفته می شود که به وسیله سیم مهار به زمین یا تکیه گاه دیگری مهار گردد .

این نوع دکل ها به دلیل وزن پایین و سبکی وزن مزیت دارند و در مکان هایی که فضا به قدر کافی موجود باشد استفاده می گردد. اغلب در شبکه تلفن همراه، رادیو و بی سیم و شبکه های رایانه ای مورد استفاده قرار می گیرد. این دکل ها قابلیت نصب در پشت بام منازل و ادارات را داشته و علاوه بر اینکه ارتفاع ساختمان به بلندی محل نصب آنتن ها کمک کرده، در مناطق شهری مزیت فراوان دارد. این نوع دکل ها در صورتی که روی زمین نصب گردد نیاز به فضای زیادی جهت نصب سیم مهارها دارد. به خاطر سبکی وزن، بهای این دکل ها کمتر از دکل های دیگر بوده و نصب آن ها ساده و کم هزینه است. این دکل ها بسته به ابعاد و نوع ساخت به چند دسته تقسیم می شوند.
در طراحی دکل های مهاری نوع و تعداد آنتن های که بر روی آن نصب می شود، محل نصب، بار ناشی از وزش باد و میزان دید مورد نیاز، تاثیر بسزایی دارد، در نتیجه طراحی دکل ها بعد از امکان سنجی‌های اولیه از محل نصب انجام می شود.
دکل مهاری

انواع دکل های مهاری

ادامه...

دکل های سری G35 اشاره کرد . این دکل ها به صورت سه ضلعی و به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در تیپ B با میلگردهای نمره 10 به صورت خرپایی به هم متصل می شود

ادامه...

این دکل ها به صورت سه ضلعی و به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در تیپ A با میلگردهای نمره 8 به صورت خرپایی به هم متصل می شود.

ادامه...

این دکل ها به صورت سه ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.

ادامه...

این دکل ها به صورت چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.

ادامه...

این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 10 و 12 به صورت خرپایی به هم متصل می شود.

ادامه...

این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 بوده که در دو تیپ A و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.

ادامه...

این دکل ها به صورت سه ضلعی و چهار ضلعی به صورت سکشن های سه متری که پایه ها از لوله نمره 3 می باشد و B به ترتیب با میلگردهای نمره 8 یا 10 به صورت خرپایی به هم متصل می شود.

دکل مهاری

فونداسیون دکل

مبنای طراحی فونداسیون‌های دکل‌های مخابراتی جهت لهیدگی و واژگونی استوار است. در استاندارد EIA-RS-222-F برای فونداسیون‌ها حداقل عمق طی فرمول‌هائی تعریف شده با توجه به اینکه دکل‌ها در برابر وزش باد مستعد واژگونی هستند مقرون به صرفه‌ترین نوع فونداسیون‌ها فونداسیون‌های عمقی می‌باشد. که در دکل‌های مهاری بدلیل بروز کشش در یکی از پایه‌ها به صورت پاشنه‌ای و در دکل‌های مونوپل بدلیل بروز گشتاور زیاد در پای دکل به صورت شمعی طرح می‌شود.
در زمین‌های سنگی به دلیل مشکلات حفاری فونداسیون‌ها به صورت سطحی و گسترده طرح می‌شود که به دلیل وزن بالای خود بتواند گشتاور ناشی از واژگونی را تحمل کند.
اطلاعات بیشتر...
